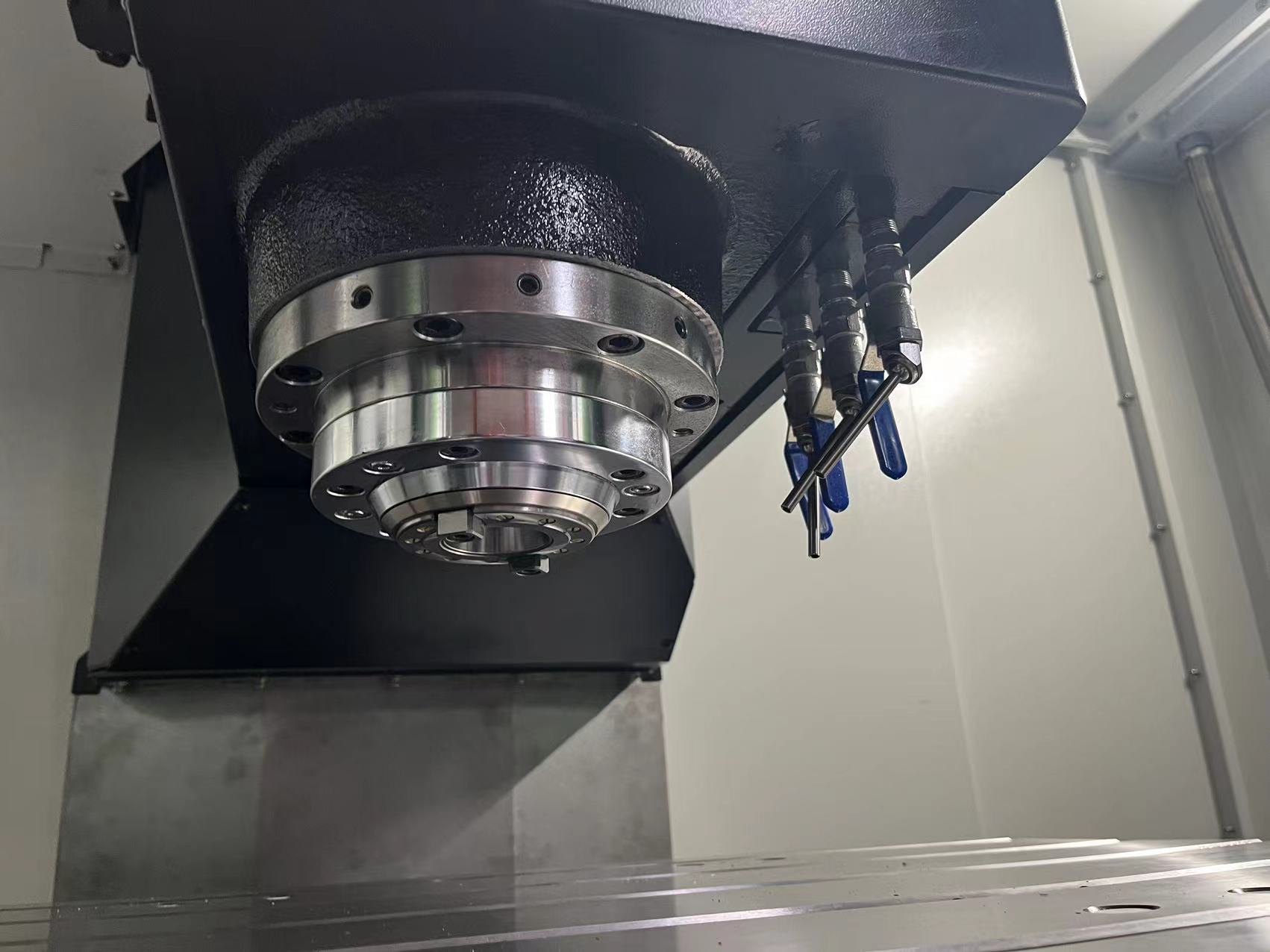

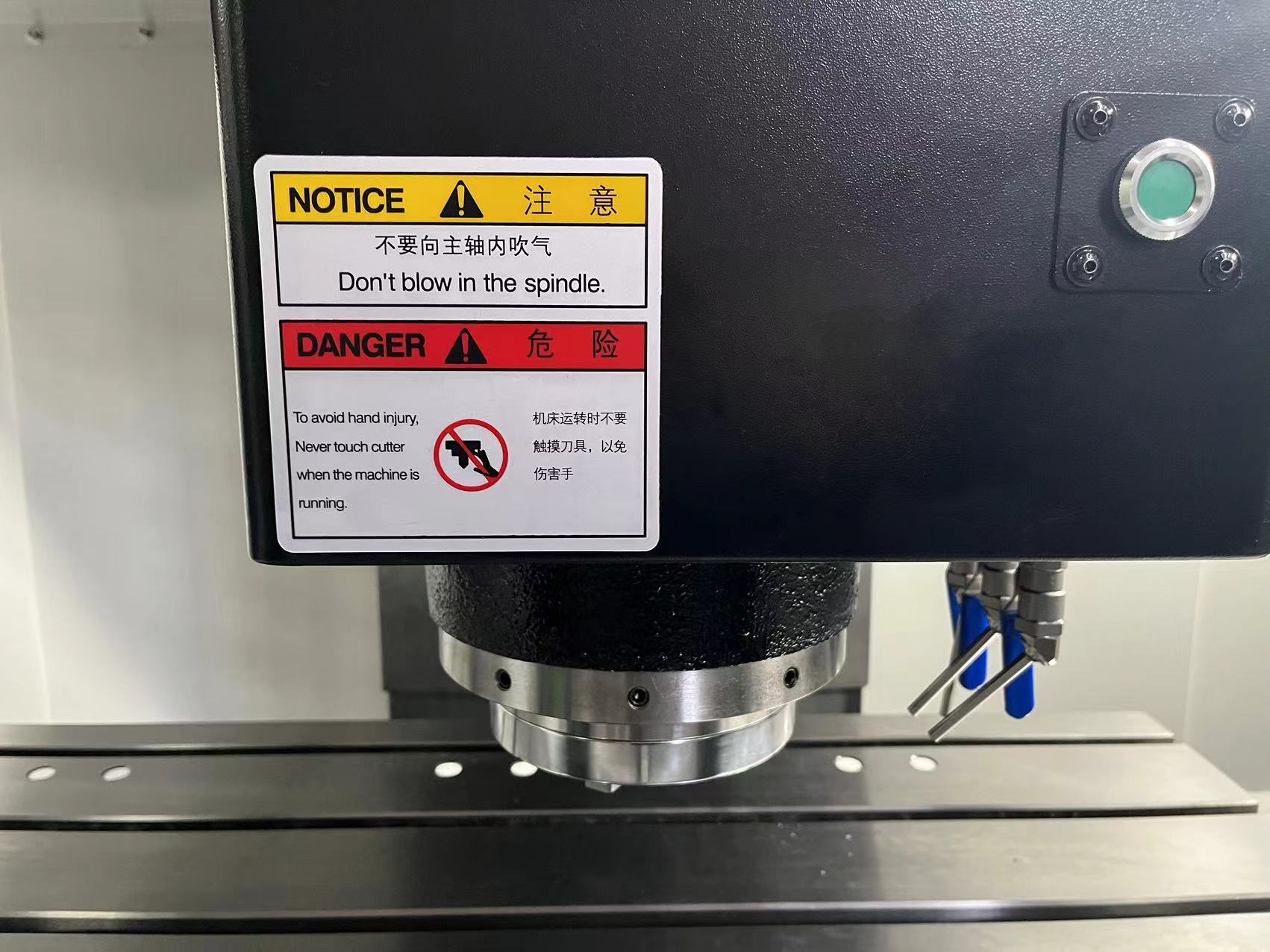

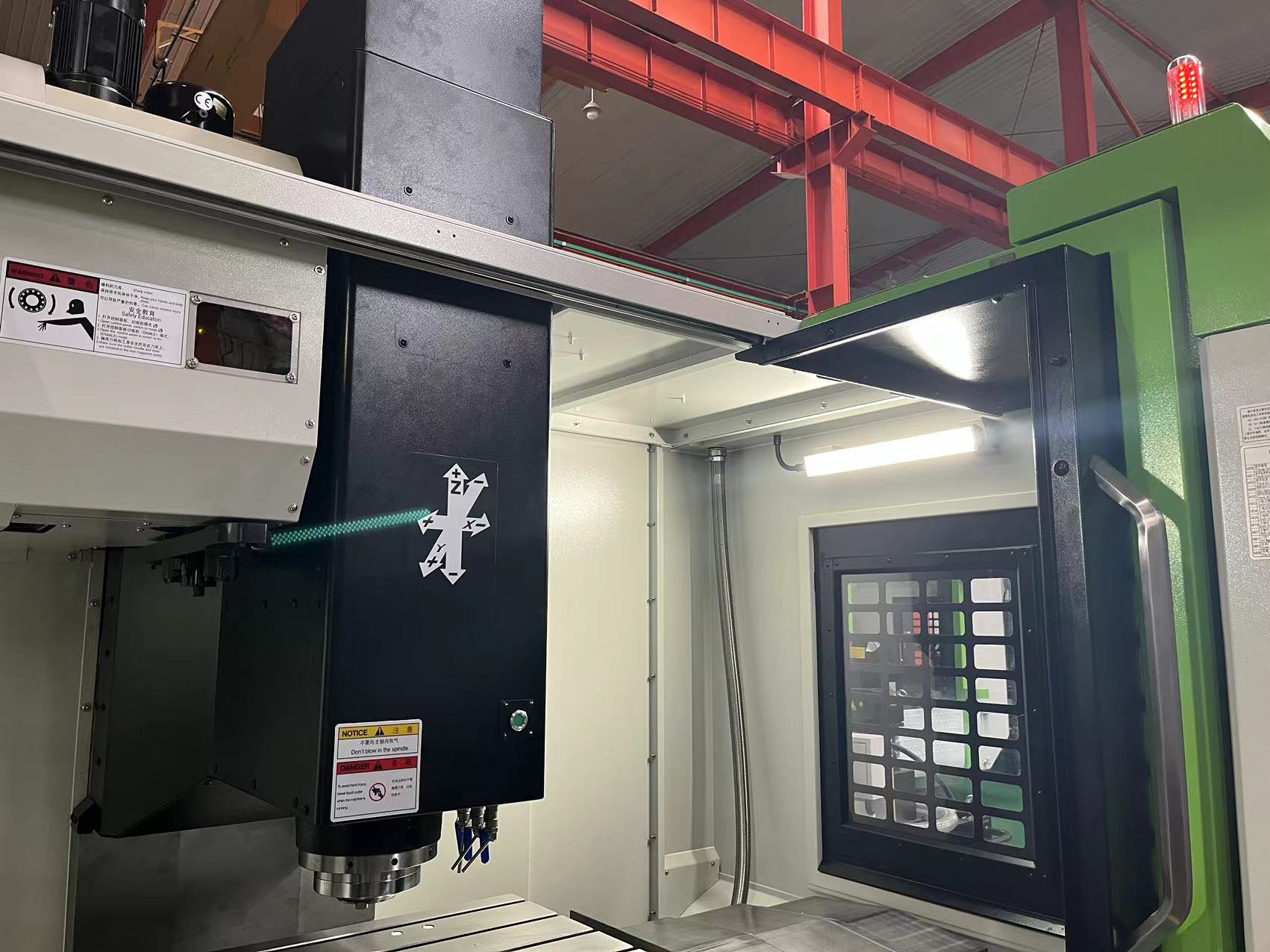

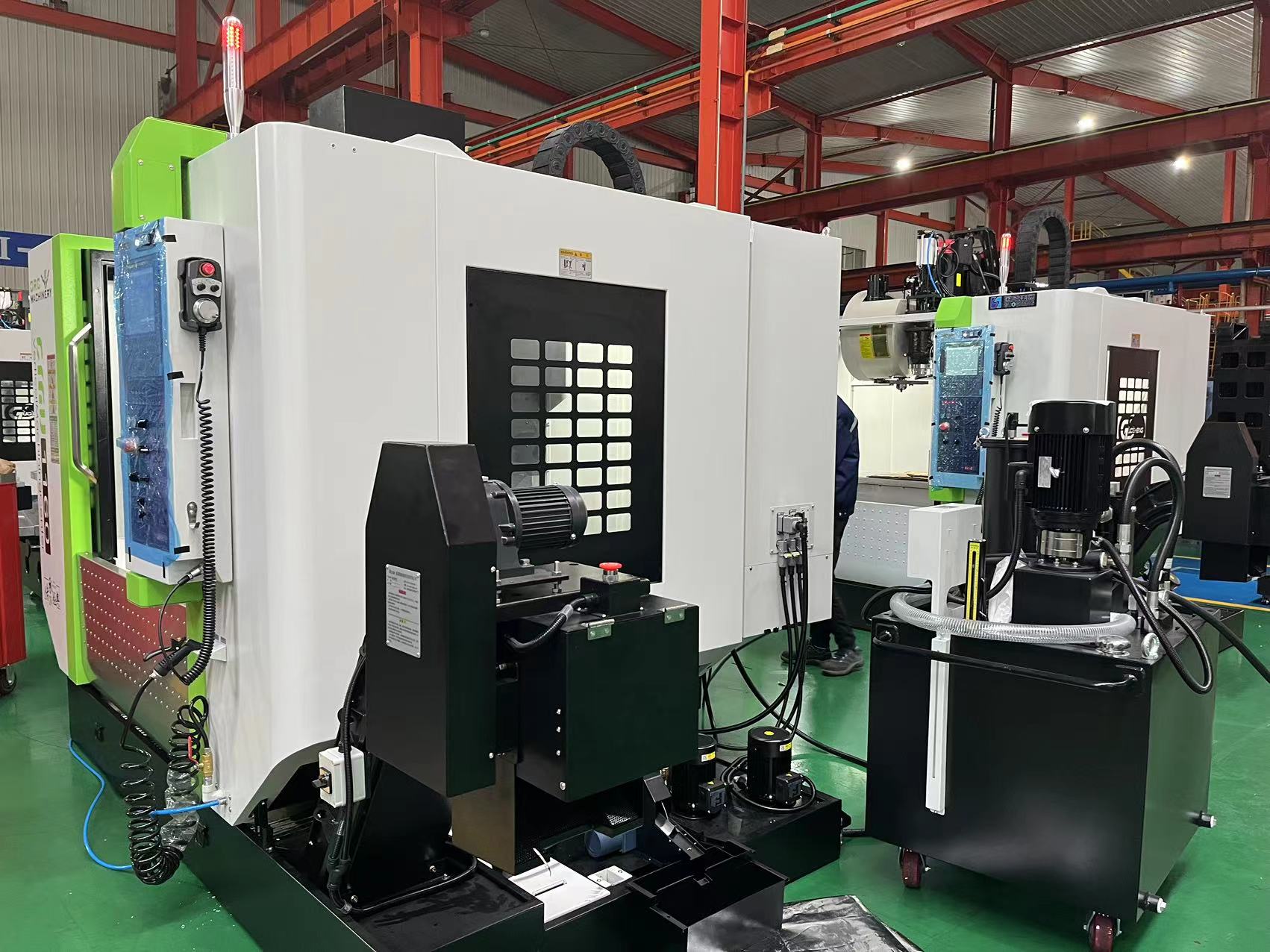

Vertikales Bearbeitungszentrum CMV1160E
CMV1160 Hochleistungs-4-Achsen-CNC-Vertikalfräszentrum
- Wählen Sie eine große Motorgröße, um eine effiziente Geräteleistung sicherzustellen.
- Das staubdichte Design der Lagerführungsstange erhöht die Lebensdauer.
- Optimieren Sie den Schutz des Werkzeugmagazins, um die Wartbarkeit zu verbessern.
Beschreibung
Markierung
| Maschinenmodell | CMV1160E | Einheit | |
| Werkbank | Werkbankgröße | 1200X600 | mm |
| Belastung der Werkbank | 800 | kg | |
| Breite der T-Nut | 5-18*120 | mm | |
| Verarbeitungsbereich | X-Achsen-Bewegung | 1100 | mm |
| Bewegung der Y-Achse | 600 | mm | |
| Bewegung der Z-Achse | 600 | mm | |
| Abstand vom Spindelende zur Werkbank | 100-700 | mm | |
| Spindel | Modell mit konischem Loch | BT40 | |
| Eigenschaften von Nieten | P40T-1-MAS403(45°) | ||
| Geschwindigkeitsbereich | 10-8000 | U/min | |
| Innendurchmesser des vorderen Spindellagers | 70 | mm | |
| Systemkonfiguration | FANUC 0i MF 5 PACK | ||
| Motorkonfiguration | X-Achsen-Motor | βist22 | |
| 3 | KW | ||
| 20 | Nm | ||
| Y-Achsenmotor | βist22 | ||
| 3 | KW | ||
| 20 | Nm | ||
| Z-Achsenmotor | βist22B | ||
| 3 | KW | ||
| 20 | Nm | ||
| Spindelmotor | βiI12 | ||
| 15.11 | KW | ||
| 52,5/95,5 | Nm | ||
| Werkzeuglager | Kapazität des Werkzeugmagazins | 24 | Stk. |
| Methode zur Werkzeugauswahl | Irgendein | ||
| Maximales Werkzeuggewicht | 8 | kg | |
| Maximale Werkzeuglänge | 300 | mm | |
| Genauigkeit | Positionierungsgenauigkeit | 0,008 | mm |
| Genauigkeit der Neupositionierung | 0,005 | mm | |
| Futter | Schnellste X-Achsen-Bewegung | 30 (MAX: 36) | m/min |
| Schnellste Y-Achsen-Bewegung | 30 (MAX: 36) | m/min | |
| Schnellste Z-Achsen-Bewegung | 24 | m/min | |
| Hostgröße | Etwa 2800*2400*2950 (maximal) | mm | |
| Maschinengewicht | Ungefähr 6,5 | T | |
